NB导轨安装图解

安装步骤

当在底座和工作台都设置了安装基准面时，可按照以下步骤安装滚动导轨。

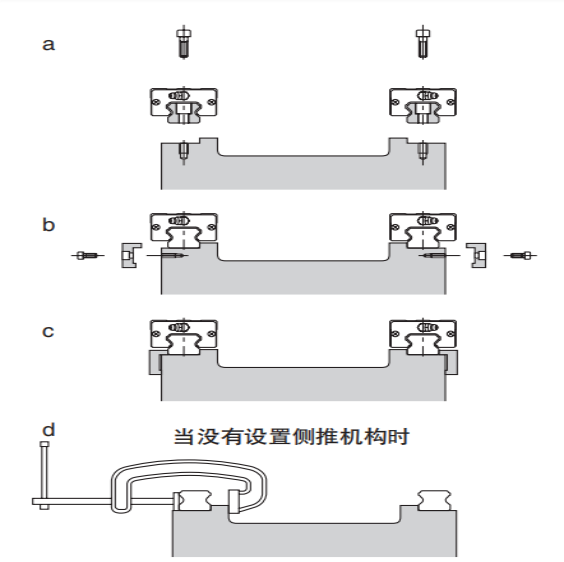

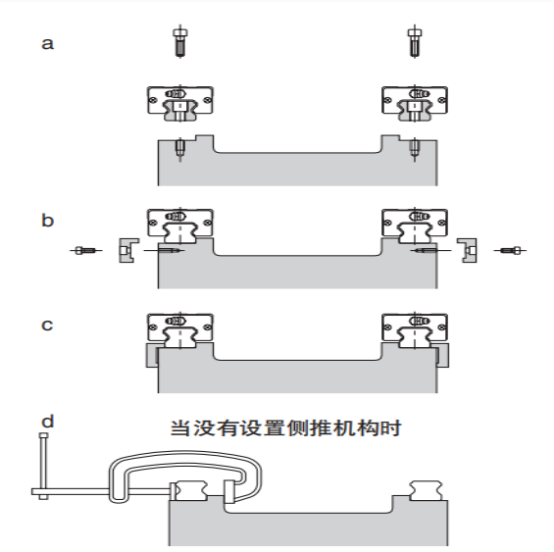

1 去除底座和工作台安装面上的毛刺、划伤、灰尘等，涂上低粘度油后，将滚动导轨轻轻地放到底座上，将轨道暂时固定。（图a）

2 先安装基准侧轨道。紧固侧推机构上的螺钉，使安装基准面和轨道基准面紧密接触（图b）。如果没有设置侧推机构，请用小型台等将安装基准面和轨道基准面如实紧密接触(图d）。

3 按照规定扭矩紧固安装螺栓，完成基准侧轨道安装。只有按照规定扭矩紧固时，轨道精度才能达到最好，这是在制作时已经设计好的。关于紧固扭矩的规定值，请参照各种形式的安装 一项（图c）。

4 接下来，从动侧轨道也按照同样的方法安装。

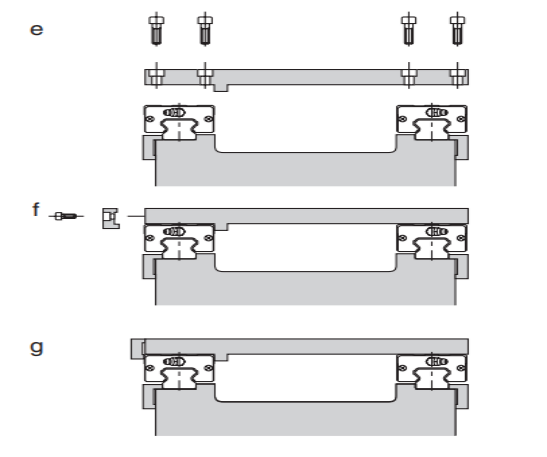

5 将滑块移动至工作台安装位置，将工作台轻轻放上，轻轻紧固螺栓（图e）。

6 利用侧推机构使基准侧滑块紧密接触后，将安装螺栓沿对角线紧固（图f）。

7 同样将从动侧滑块的安装螺栓沿对角线紧固（图g）。

8 最后，将组装完毕的工作台沿行程全长移动，确认在行程内移动推力是否均等，如果均等，可锁止所有螺栓，安装完成。如果推力不均等，则请重复5~6或2~6步骤，调整至推力均等为止。
