使用上的注意事项
因 NB 滚动导轨属于精密部件,所以请注意以下事项,慎重使用
1.滚动导轨的精度要在滑块和轨道组合状态下进行调整。安装时请不要将滑块从轨道上拔出。
2. 当需要将滑块从轨道上插拔时,为了防止滚动体脱落,请使用暂时轨道。

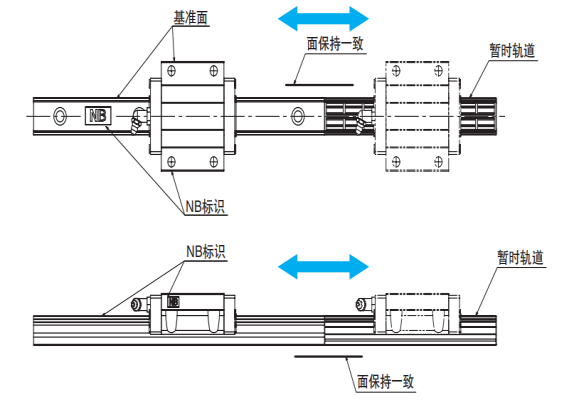

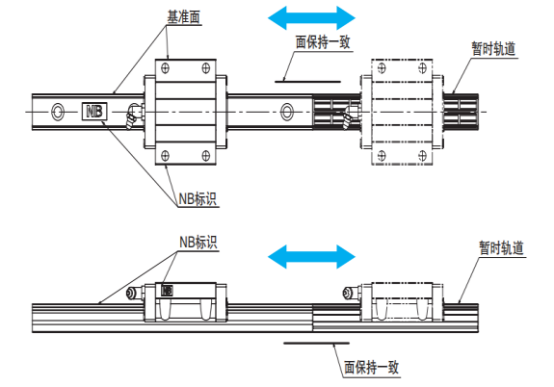

3. 插拔时,如图所示,应注意轨道与暂时轨道的连接部不要出现段差,要充分接触,使安装面保持一致后,再插拔滑块(参照图A-20)。拔下的滑块请务必插回原轨道,不要改变滑块与轨道的组合。此时,应注意滑块与轨道双方的基准面要保持与购入时的方向相同。
滑块的拆卸方法
1.当要变更注油嘴的方向时,请不要采用翻转滑块的方法。
2. 请千万不要进行滑块分解。
3. 应先将安装面上的脏污及灰尘去除后,再进行组装。
4. 滚动导轨中注有润滑脂。应根据使用状况,定期补充同系列润滑脂。

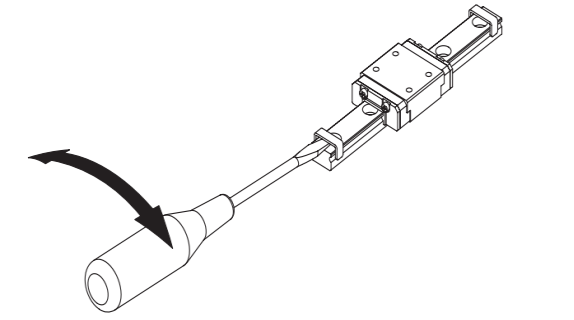

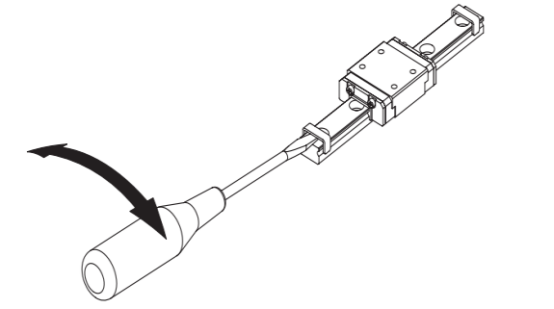

5. SEB及SER型在轨道两端安装有防止滑块脱落的阻挡板。轨道安装后,应将阻挡板拆下再使用。关于拆卸方法,如图A-21所示,用一字螺丝刀等插入挡板的一端,很容易就可拆下。
阻挡板的拆卸方法
