NB TOPBALL是利用钢球滚动的直线运动装置。具有传统产品所不具备的自动调心性,广泛适用于FA设备、机床、电气装置、光学设备、测量设备等许多领域。

结构与特征

高负载容量·长寿命

负载板的钢球接触轨道面被精密地研磨加工为圆弧状。因此,具有传统产品的约3倍的负载容量，约27倍的寿命。

自动调心性

负载板的中央部位较厚，两端部位较薄,可以以中央部位为中心进行调心运动，从而吸收外壳和轴的加工,安装误差。

浮动密封环

浮动密封环是NB TOPBALL具有自动调心性的特征之一,即使两端面的外径,内径发生偏心也可以顺畅地追随轴。另外,实现了小型设计,不管有无密封环都不会给全长带来变化，

高速化应对

NB TOPBALL是实现了优异的高速性的产品。运动速度可达5m/sec。间隙调整(P.D-4定格寿命计算)负载板以自由状态组装于树脂外筒。由于其组装于间隙调整用的外壳，从而可以进行钢球和轴之间的间隙调整。

TOPBALL组件

将TOPBALL组件的外壳内径等设定为适当的尺寸,从而可以最大限度地发挥TOPBALL的优点。

NB直线轴承。村套 配合公差互换型

TMF型与TMA型是NB直线轴承衬套配合轴径公差使用。

TMF型是安装简单的法兰型。

TMA型与NB直线组件SMA型安装方法相同,非常便于替换。

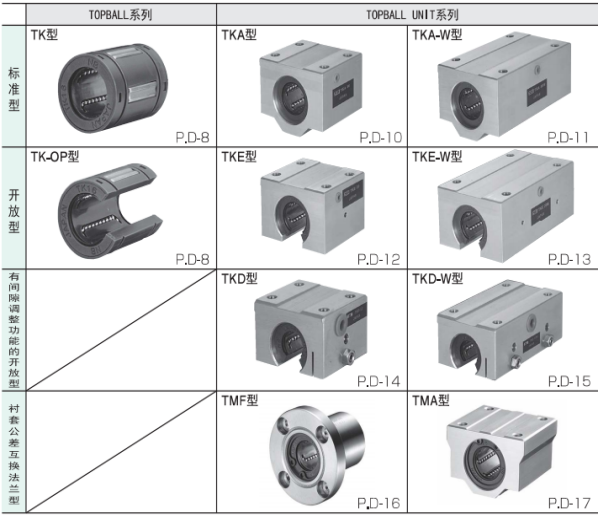

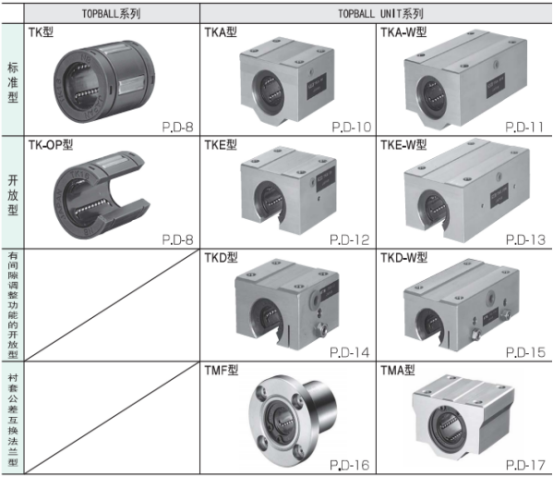

类型：
