弧形轨的测量方法

弧形轨使用了精密交叉滚柱的低摩擦阻力、非循环类型的弧形运动轴承。主要使用于不改变旋转中心位置的情况下，需要变化倾斜度时、需要正确的倾斜角时，以及需要高精度的光学机械或计量仪器等等。

1.结构和特征

NB弧形轨RVF型的轨道拥有经过精密研磨加工的V槽，安装面由平坦的弧形轨道和配备了交叉滚柱的弧形滚柱保持器构成。NB弧形轨RV型由拥有精密研磨加工的V槽的弧形轨道和配备了交叉滚柱的弧形滚柱保持器构成。精密滚柱作为滚动体使用，由于是非循环类型因此摩擦阻力的变动较少，可实现极低摩擦阻力的弧形运动。

2.低摩擦阻力微调

经过精密研磨加工且使用了弧形滚柱保持器，使得摩擦阻力极小，启动摩擦和动摩擦几乎没有差异，因此，即便是微调也可正确移动，可实现高精度的弧形运动。

3.低噪音

弧形轨为非循环类型，因此由于循环部位造成的噪音一概没有。且使用了弧形滚柱保持器，也不会发出滚动体之间的接触噪音，可安静操作。

4.高刚性·高负载容量

滚柱与钢球相比，接触面积大、弹性变形量少，同时由于是非循环类型，因此有效转动体个数较多，使其拥有了高刚性、高负载容量这样的特征。

5.安装面平坦

RVF型的安装面经过了平面加工，因此配备了本产品则不需要对工作台、底座等进行较大难度的加工，可大幅削减成本。

6.旋转中心位置相同

RVF型的弧形传送槽经过了精密研磨加工，可得到正确的旋转中心。且各尺寸2轴组合的情况下也可保证同一旋转中心位置。

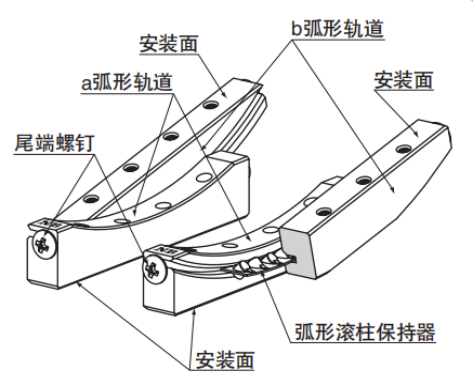

RVF导轨结构：

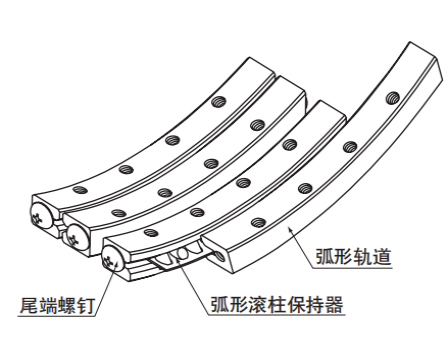

RV导轨结构：

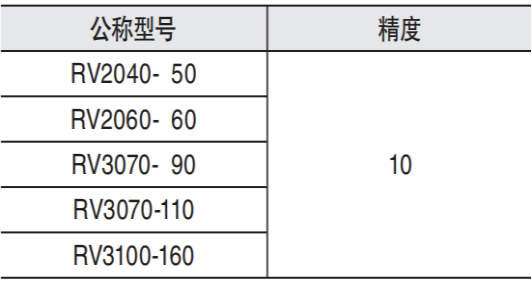

RVF型导轨的精度

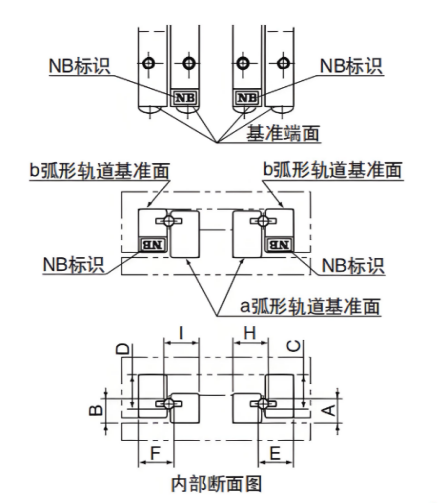

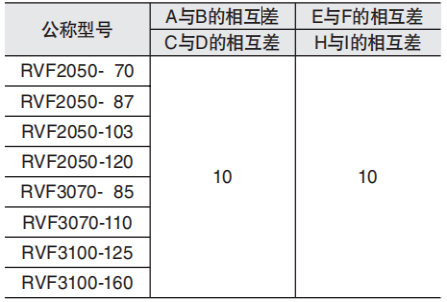

弧形轨RVF的精度按照图所示方法，通过对全长测量得到的4件尺寸相互差来表示。

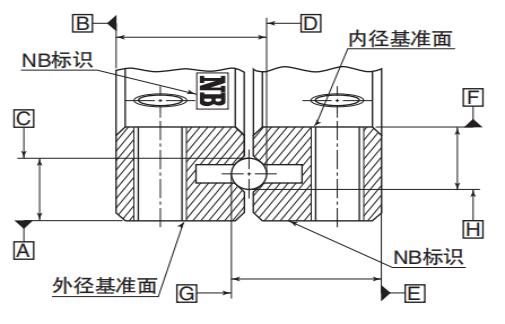

VR导轨精度的测量方法
